Цветовые схемы (Color schemes)
Что такое цветовые схемы?
Цветовые схемы позволяют настраивать отрисовку клеток одного и того же типа разными цветами в различных условиях.
Для понимания, в каких случаях может потребоваться использование цветовых схем, приведем пример.
Предположим, вы моделируете заражение клеток вирусом.
Клетки могут быть как здоровыми (не содержат внутри себя вирус), так и больными
(содержат внутри себя вирус).
В то же время больные клетки могут содержать различное количество вирусных частиц
(10, 100, 1000 и т.д.).
В таком случае для визуализации результатов симуляции удобно использовать несколько цветовых схем,
чтобы сразу было понятно, какие клетки здоровые, а какие больные и насколько.
Например, здоровые клетки (0 вирусных частиц) можно отображать синим цветом, а больные
(> 0 вирусных частиц) - желтым.
Также в зависимости от количества вирусных частиц внутри клетки можно отрисовывать их с помощью
различных оттенков желтого:
- от 1 до 10 - светло-желтый,
- от 10 до 100 - желтый,
- от 100 до 1000 - ярко желтый,
- > 1000 - темно-желтый.
С использованием таких цветовых схем при просмотре результатов симуляции модели можно
будет сразу визуально оценить интенсивность распространения вируса в клетках.
Настройка цветовых схем в модели

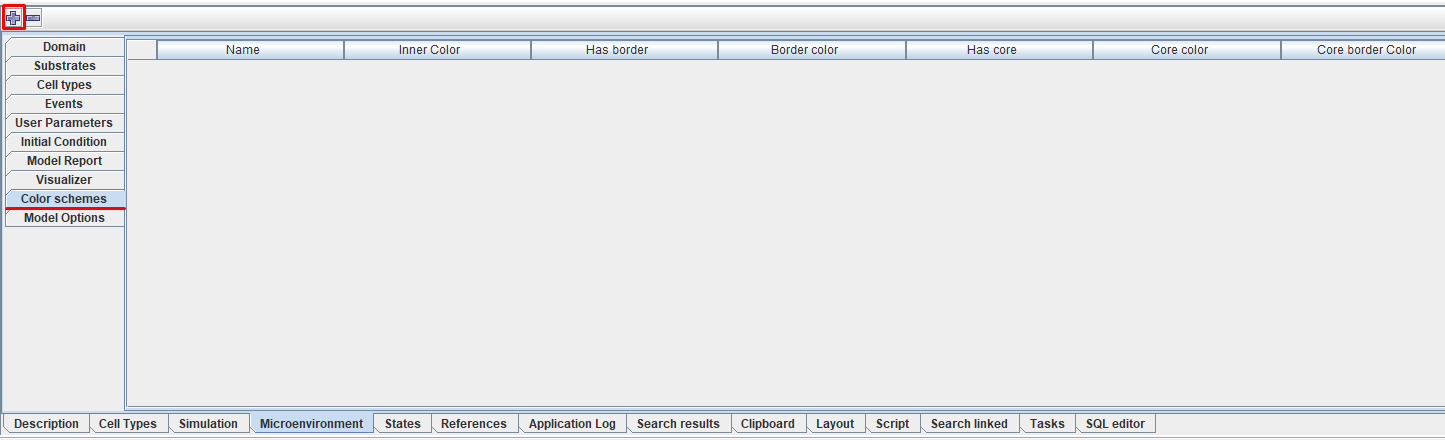

После нажатия на вкладку Color schemes на панели свойств справа у вас появится меню, в котором, нажав ЛКМ на иконку
, можно добавить новую цветовую схему.

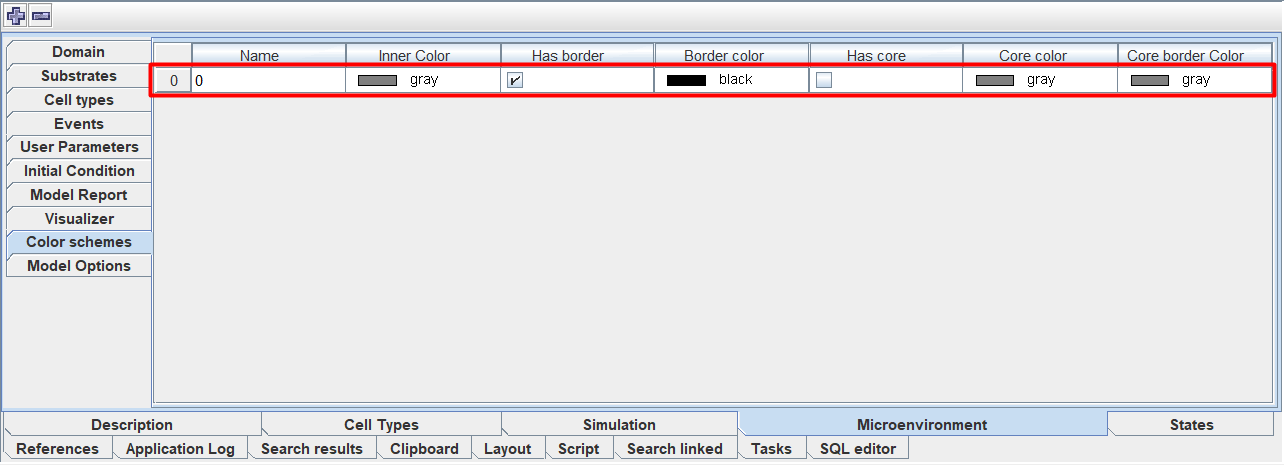

После этого у вас появится строка, соответствующая одной цветовой схеме.
Таким образом можно добавить сколько угодно цветовых схем.
В каждой цветовой схеме можно настраивать следующие параметры:
Name: название цветовой схемы.
Inner Color: цвет, с помощью которого отрисовывается внутреннее содержимое клетки.
Has border: отметьте ☑, если хотите отрисовывать контур клетки.
Border color: цвет, с помощью которого отрисовывается контур клетки (редактируется, только если выбрано свойство "Has border").
Has core: отметьте ☑, если хотите отрисовывать ядро в клетке.
Core color: цвет, с помощью которого отрисовывается внутреннее содержимое ядра клетки (редактируется, только если выбрано свойство "Has core").
Core border Color: цвет, с помощью которого отрисовывается контур ядра клетки (редактируется, только если выбрано свойство "Has core").
Чтобы задать значение любого параметра, нужно нажать ЛКМ в ячейку строки под соответствующим заголовком и вписать собственное значение, отметить ☑ или выбрать нужный цвет из раскрывающегося списка.

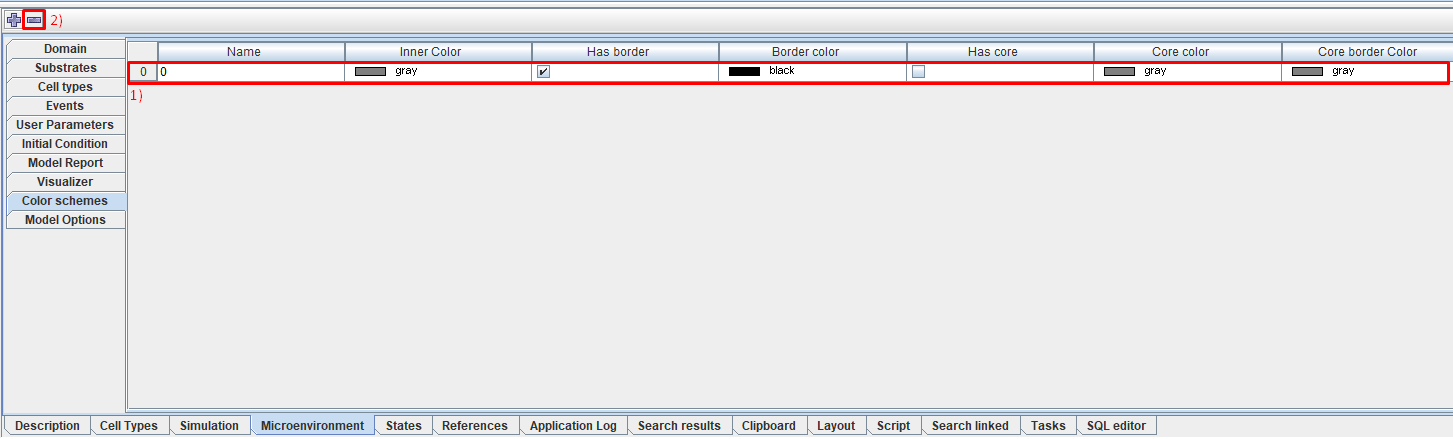

Для удаления цветовой схемы нужно:
Нажать ЛКМ на строку, соответствующую определенной цветовой схеме.
Нажать ЛКМ на значок
.
Важно
Цветовые схемы используются во вкладке Visualizer.
