Визуализация клеток (Visualizer)
Предупреждение
Перед редактированием этой вкладки сначала необходимо настроить вкладку Color schemes.
В этом разделе задаются условия, по которым к клетке применяются те или иные цветовые схемы, заданные во вкладке Color schemes.
Примечание
Также эти условия можно задавать через Java-код во вкладке Model Report, выбрав опцию Custom visualizer и указав путь в репозитории до нужного файла.

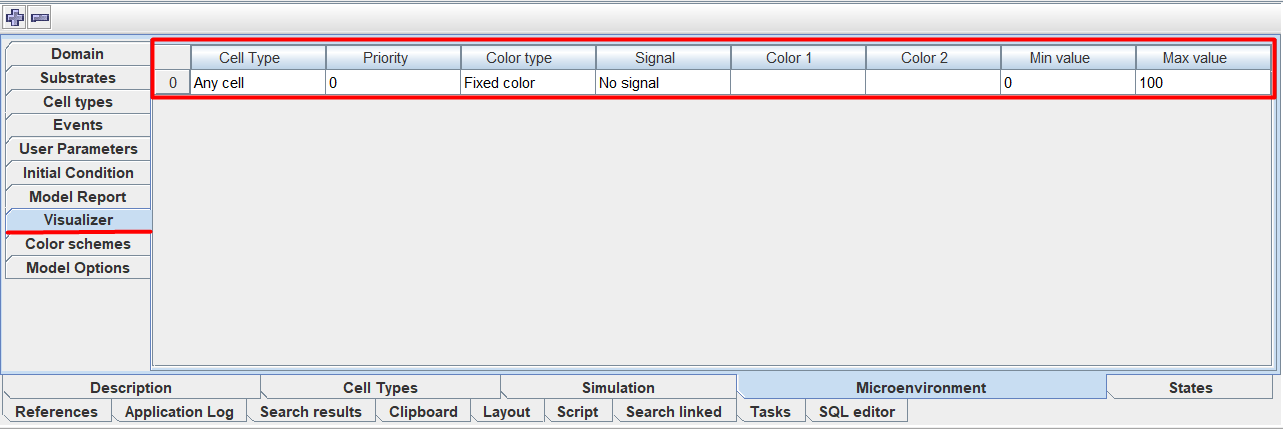

Для добавления и удаления условий применения цветовых схем используются кнопки
и
, соответственно.
Для каждого условия можно настроить следующие параметры:
Cell Type: тип клеток, к которому будет применяться условие.
Priority: приотритет применения данного условия.
Color type: правило применения цветовой схемы.
Signal: свойство клетки, значения которого применяются в условии.
Color 1: 1-ая цветовая схема.
Color 2: 2-ая цветовая схема.
Min value: минимальное значение выбранного свойства клетки (Signal).
Max value: максимальное значение выбранного свойства клетки (Signal).
Значения полей Cell Type, Color type, Signal, Color 1 и Color 2 выбираются из раскрывающихся списков.
Чтобы задать значения полей Priority, Min value и Max value, нужно нажать ЛКМ под соответствующим заголовком и вписать собственное значение.
Особое внимание следует уделить правилам применения цветовых схем (Color type). Всего существует 4 таких правила:
Fixed color: всегда применяется только одна цветовая схема, заданная в поле Color 1 (поле Color 2 при выборе такого правила становится неактивным).
Gradient: цвет клетки изменяется по градиенту от 1-ой цветовой схемы (Color 1) ко 2-ой (Color 2) в зависимости от значения выбранного свойства клетки (Signal) относительно минимума (Min value) и максимума (Max value).
Larger than max: если значение свойства клетки (Siganl) больше, чем максимум (Max value), то к клетке применяется 1-ая цветовая схема (Color 1); во всех остальных случаях применяется 2-ая цветовая схема (Color 2).
Smaller than min: если значение свойства клетки (Siganl) меньше, чем минимум (Min value), то к клетке применяется 1-ая цветовая схема (Color 1); во всех остальных случаях применяется 2-ая цветовая схема (Color 2).
Примечание
Поле Priority используется только для правил Larger than max и Smaller than min.
Если в какой-то момент времени к одному и тому же типу клеток применяется одновременно несколько условий с такими типами правил, то будет выполняться то из них, которое имеет наименьшее значение в поле Priority.
Ниже показано, как работают разные правила применения цветовых схем на примере со следующими настройками:
Color 1:
.Color 2:
.Min value: 10.
Max value: 100.
Правило |
Signal = 0 |
Signal = 50 |
Signal = 200 |
|---|---|---|---|
Fixed color |
|
|
|
Gradient |
|
|
|
Larger than max |
|
|
|
Smaller than min |
|
|
|
