Настройка цветов элементов диаграммы

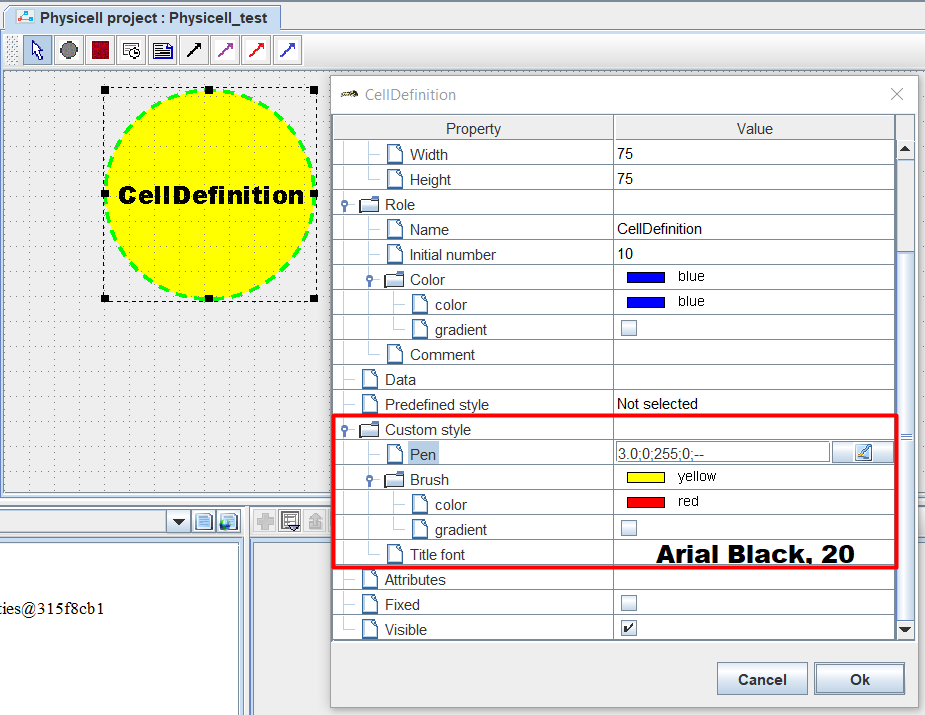

Чтобы изменить обозначение любого элемента на диаграмме (типа клеток, субстрата, секреции и т.д.), нужно:

1. Перейти в режим редактирования элемента (ПКМ ⭢ Edit).

2. Напротив поля Predefined style выбрать из раскрывающегося списка Not selected.

3. Раскрыть появившуюся ниже вкладку Custom style.

4. Задать подходящие настройки (цвет, обводку, размер и тип шрифта).

5. Нажать Ok.

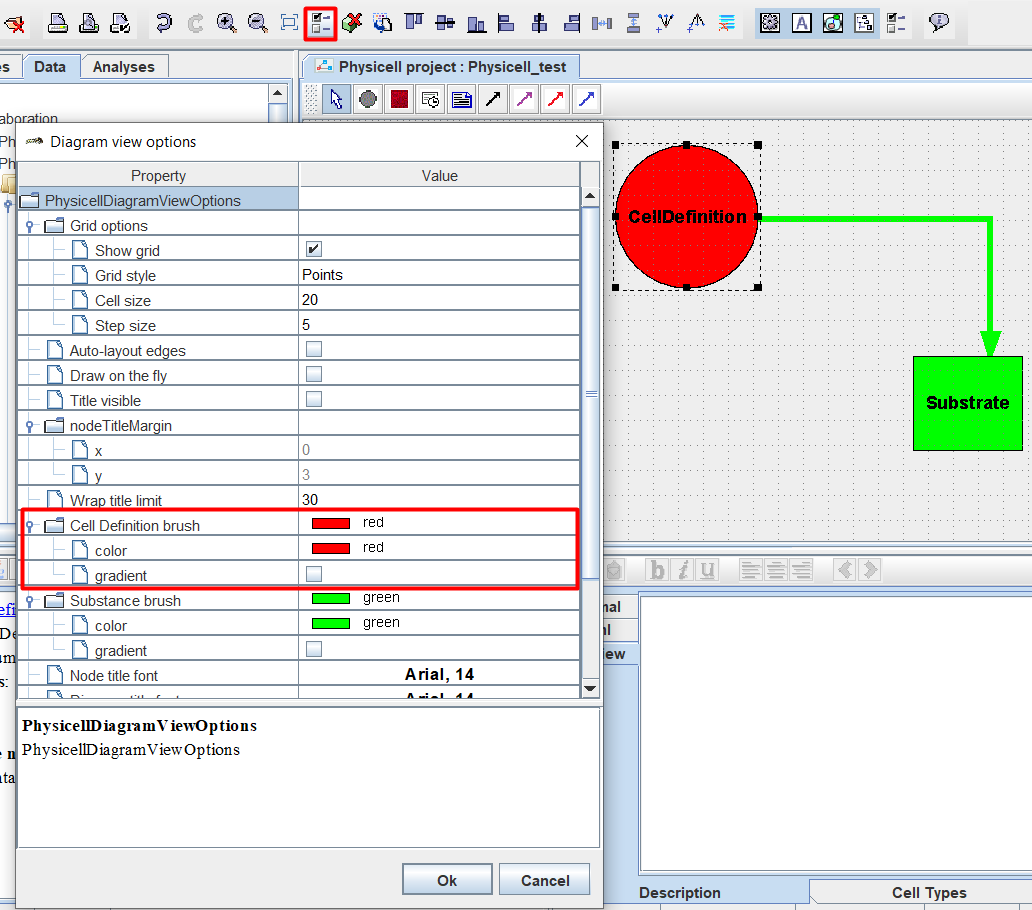

Чтобы изменить обозначение сразу для всех элементов данного типа на диаграмме (всех типов клеток, всех субстратов, всех секреций и т.д.), нужно:

1. Нажать ЛКМ на иконку Open diagram view options dialog на верхней панели инструментов.

2. Раскрыть вкладку нужного элемента (Cell Definition brush, Substrate brush, Secretion edge pen и т.д.).

3. Задать подходящие настройки.

4. Нажать Ok.
