Создание субстрата

Чтобы создать субстрат, нужно на верхней панели нажать ЛКМ на , а затем нажать ЛКМ в любое место под панелью инструментов.

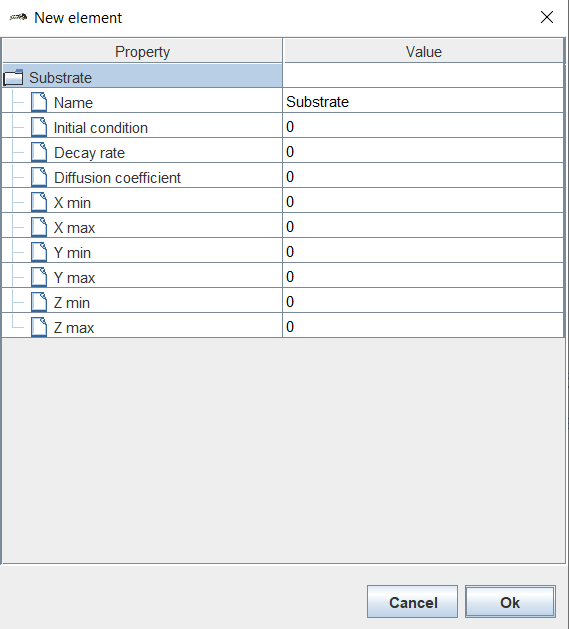

После этого в появившемся окне необходимо задать параметры создаваемого субстрата:

• Name: название субстрата,

• Initial condition: исходное количество субстрата в каждой ячейке среды.

• Decay rate: скорость разложения субстрата в среде.

• Diffusion coefficient: скорость диффузии субстрата в среде.

• X min: граничное условие для концентрации субстрата на границе среды X = X_min.

• X max: граничное условие для концентрации субстрата на границе среды X = X_max.

• Y min: граничное условие для концентрации субстрата на границе среды Y = Y_min.

• Y max: граничное условие для концентрации субстрата на границе среды Y = Y_max.

• Z min: граничное условие для концентрации субстрата на границе среды Z = Z_min.

• Z max: граничное условие для концентрации субстрата на границе среды Z = Z_max.

Примечание

• Граничное значение означает что на соответствующей границе среды поддерживается заданное значение концентрации постоянно.

• Для отключения соответствующего граничного условия нужно задать значение -1.

После того, как заданы все параметры, нажмите Ok.

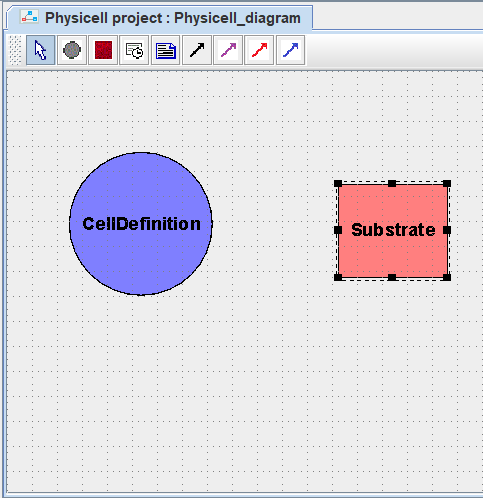

На экране у вас появится обозначение созданного вами субстрата.

Таким образом можно создать любое количество субстратов в модели.

Чтобы переместить субстрат на диаграмме, необходимо зажать ЛКМ субстрат, переместить курсор на новое место и отпустить ЛКМ.

Чтобы удалить субстрат из модели, необходимо нажать на него ЛКМ и нажать клавишу Delete.

Если вы работаете в веб-версии BioUML, то для удаления нужно:

1. Нажать на обозначение субстрата ПКМ.

2. В раскрывающемся списке нажать ЛКМ на Remove .

Чтобы редактировать уже созданный тип субстрата, нужно:

1. Нажать ПКМ на обозначение соответствующего субстрата на диаграмме.

2. В раскрывающемся списке нажать ЛКМ на кнопку Edit.

3. Изменить нужные свойства.

4. Нажать Ok.
