Создание трансформации

При трансформации клетка одного типа превращается в клетку другого типа.

Чтобы создать в модели трансформацию, нужно:

  1. Нажать ЛКМ на значок icon_transformation на панели инструментов.

  2. Нажать ЛКМ на тип клеткок, которые будут трансформироваться в другой тип клеток.

  3. Нажать ЛКМ на тип клеток, в которые будет происходить трансформация.

Transformation_creation


После этого на диаграмме появится стрелочка синего цвета, направленная от одного типа клеток, которые будут трансформироваться, к другому, в которые превратятся первые в результате трансформации.

Transformation_reaction

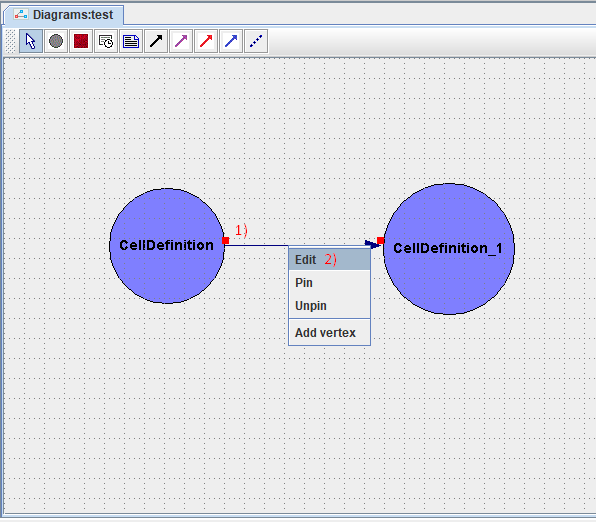

Чтобы настроить параметры созданной трансформации, нужно нажать ПКМ на стрелку на диаграмме, обозначающую данную трансформацию, и в раскрывающемся списке нажать ЛКМ на кнопку Edit.

Edit_transformation

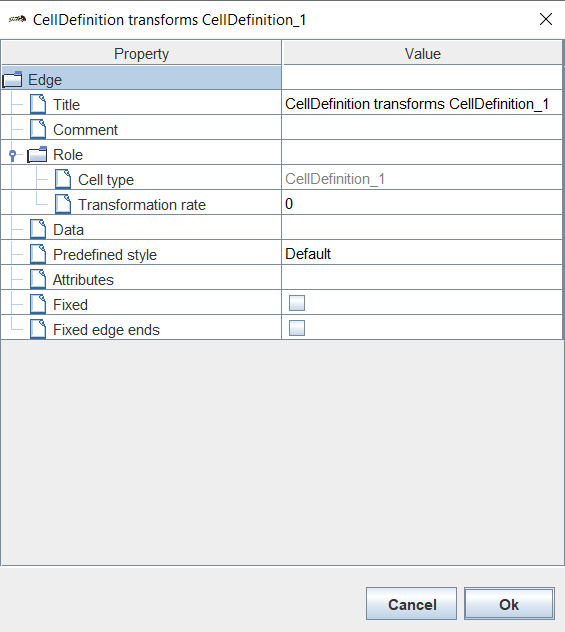

После этого в появившемся окне необходимо задать параметры изменяемой трансформации:

Transformation_parameters


  • Title: название трансформации,

  • Comment: комментарий,

  • Cell type: название типа клеток, к которому будут принадлежать клетки, возникающие в результате трансформации (не изменяется!),

  • Transformation rate: скорость трансформации.

После того как заданы все параметры, нажмите Ok.

Чтобы удалить трансформацию из модели, необходимо нажать на нее ЛКМ и нажать клавишу Delete.

Если вы работаете в веб-версии BioUML, то для удаления нужно:

  1. Нажать на обозначение трансформации ПКМ.

  2. В раскрывающемся списке нажать ЛКМ на Remove icon_remove_element.
