Сохранение изображений модели в процессе симуляции (Save images)
Если опция
Save images включена, то после завершения симуляции в директории с результатами у вас будет находиться папка с названием Image.
В этой папке для каждого субстрата модели будет находиться отдельная папка с названием, соответствующим названию субстрата.
В каждой такой папке находятся изображения с названием Figure_[модельное время]. Значение модельного времени, указанное в названии, говорит о том, через сколько временных единиц после начала симуляции было сгенерировано данное изображение.
Примечание
В изображениях в одной папке отображается только субстрат с таким же названием, как и название этой папки. Например, если в модели есть два субстрата, «A» и «B», то после окончания симуляции в папке Image/A будут находиться изображения, на которых показан только субстрат «A», а в папке Image/B - только субстрат «B».
На изображениях клетки отрисовываются тем цветом, который вы им задали, а субстраты всегда изображаются красными квадратами.
Чем больше субстрата в определенной ячейке среды, тем более ярким оттенком красного она будет закрашена (отрисовывается относительно ячейки с максимальным содержанием субстрата в данный момент).
Количество изображений в каждой папке будет зависеть от значений параметров Max Time и Image interval (см. пример ниже).
Image interval = 20 (изображения сохраняются через каждые 20 модельных временных единиц).
Max Time = 100 (симуляция длится 100 модельных временных единиц).
Изображения в папке Image/Substrate_name:
- Figure_0000,
- Figure_0020,
- Figure_0040,
- Figure_0060,
- Figure_0080,
- Figure_0100.

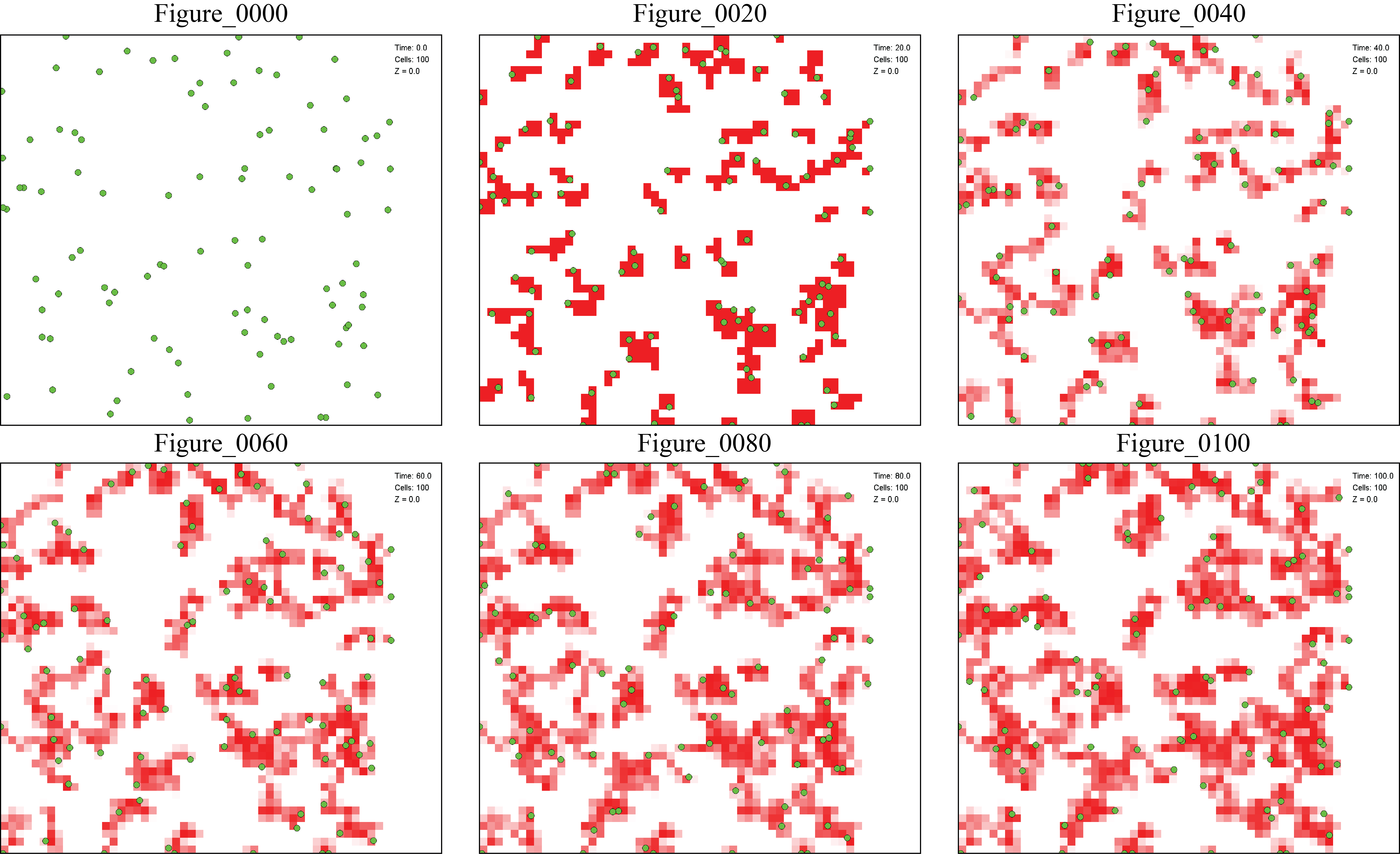

Пример таких изображений представлен ниже.
Примечание
В верхней правой части каждого рисунка обозначено через сколько временных единиц после начала симуляции было сгенерировано данное изображение (Time), сколько клеток находится в модели (Cells) и по какому срезу внешнего пространства по оси Z сделано данное изображение (Z).
