Правила, описывающие поведение клетки (Rules)

Как работают правила?

Правила используются для того, чтобы регулировать поведение клетки в зависимости от различных сигналов.

Одно поведение может регулироваться множеством сигналов, каждый из которых может быть как стимулирующими, так и ингибирующими.

Результирующее поведение с учетом всех сигналов вычисляется согласно многомерному закону Хилла следующим образом:

1. Вычисляется функция Хилла для всех стимулирующих сигналов:

\[Hill_{Up} = \frac{\sum_i \left(\frac{S_i}{H_i}\right)^{h_i}}{1+\sum_i \left(\frac{S_i}{H_i}\right)^{h_i}}\]

где:

• \(S_i\) - текущее значение i-ого сигнала.

• \(H_i\) - значение i-ого сигнала, при котором результирующая функция достигает половины от максимального значения.

• \(h_i\) - коэффициент Хилла i-ого сигнала.

2. Вычисляется функция Хилла для всех ингибирующих сигналов:

\[Hill_{Down} = \frac{\sum_i \left(\frac{S_i}{H_i}\right)^{h_i}}{1+\sum_i \left(\frac{S_i}{H_i}\right)^{h_i}}\]

3. Вычисляется поведение с учетом только стимулирующих сигналов:

\[B_{Up} = base + (max - base) \cdot Hill_{Up}\]

4. Вычисляется результирующее поведение:

\[B = B_{Up} + (min - B_{Up}) \cdot Hill_{Down}\]

где:

• \(base\) - начальное значение данного поведения.

• \(min\) - значение насыщения для всех ингибирующих это поведение сигналов (одинаково для всех сигналов).

• \(max\) - значение насыщения для всех стимулирующих это поведение сигналов (одинаково для всех сигналов).

Настройка правил в модели

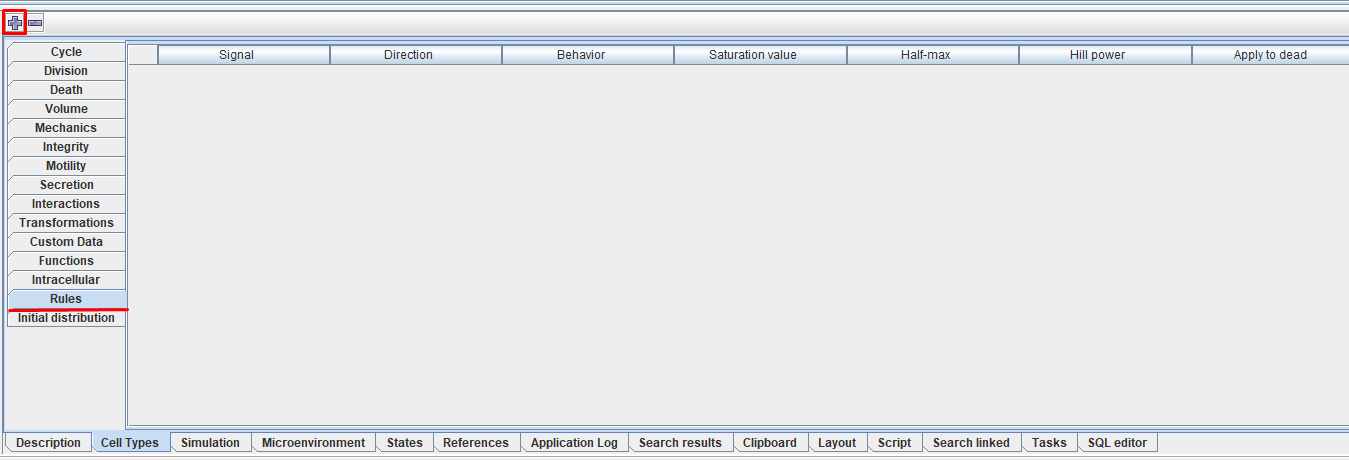

После нажатия на вкладку Rules на панели свойств справа у вас появится меню, в котором, нажав ЛКМ на иконку , можно добавить новое правило.

Таким образом можно добавить сколько угодно правил.

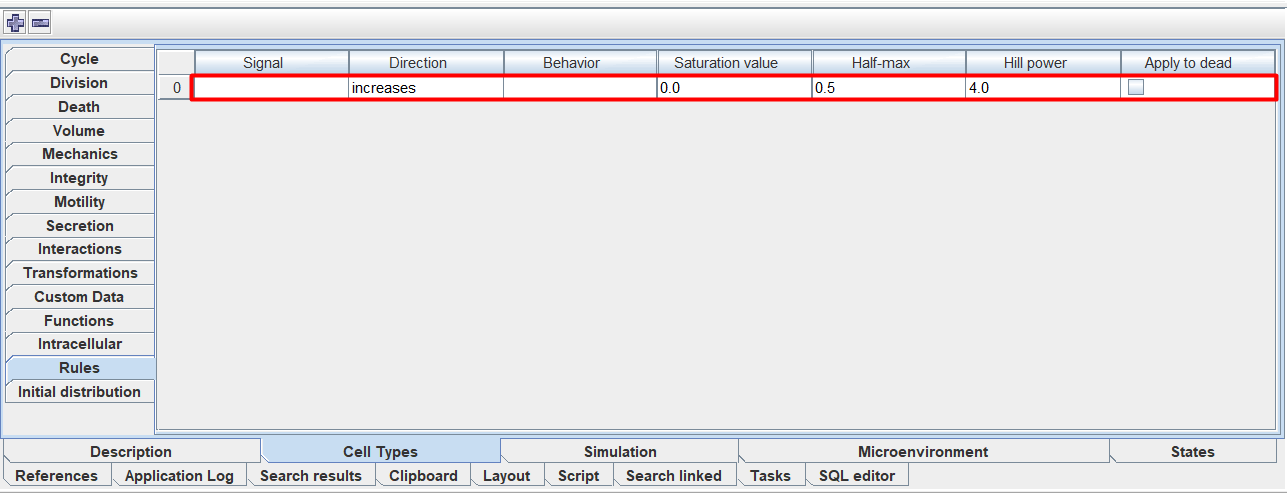

После этого в меню появится строка, в которой можно описывать определенное правило.

В данной строке можно настроить следующие параметры:

• Signal: сигнал,

• Direction: направление действия сигнала (стимуляция или ингибирование),

• Behavior: поведение клетки, на которое оказывается воздействие,

• Saturation value: значение насыщения сигнала,

• Half-max: значение сигнала, при котором результирующая функция достигает половины от максимального значения,

• Hill power: коэффициент Хилла сигнала.

• Apply to dead: отметьте ☑, если правило должно распространяться не только на живые, но и на мертвые клетки.

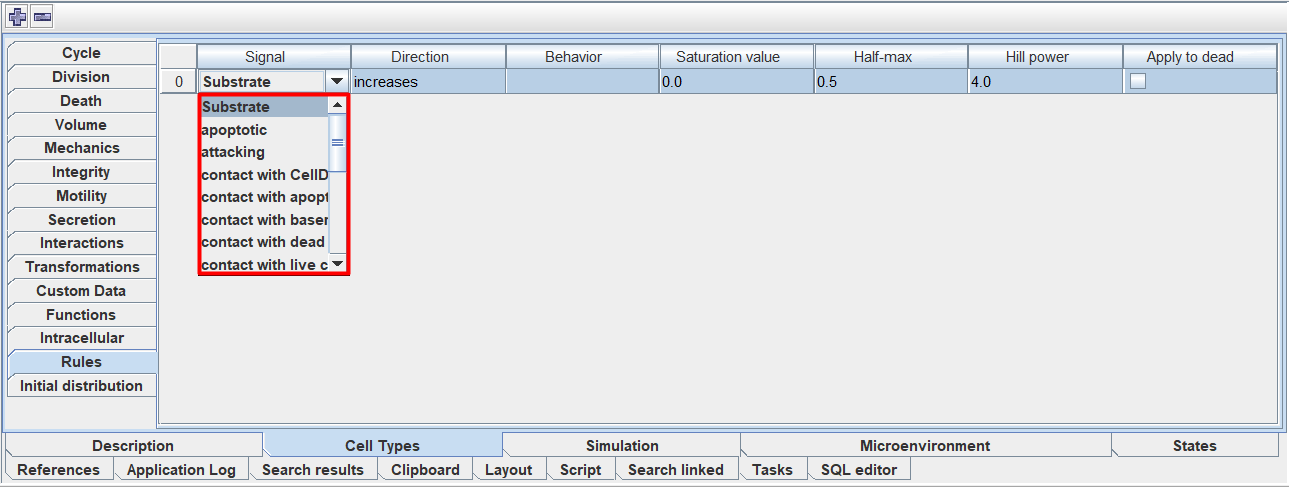

Чтобы выбрать значение параметров Signal, Direction и Behavior, нужно нажать ЛКМ в ячейку строки под соответствующим заголовком и из раскрывающегося списка выбрать нужное значение.

Чтобы выбрать значение параметров Saturation value, Half-max и Hill power, нужно нажать ЛКМ в ячейку строки под соответствующим заголовком и вписать собственное значение.

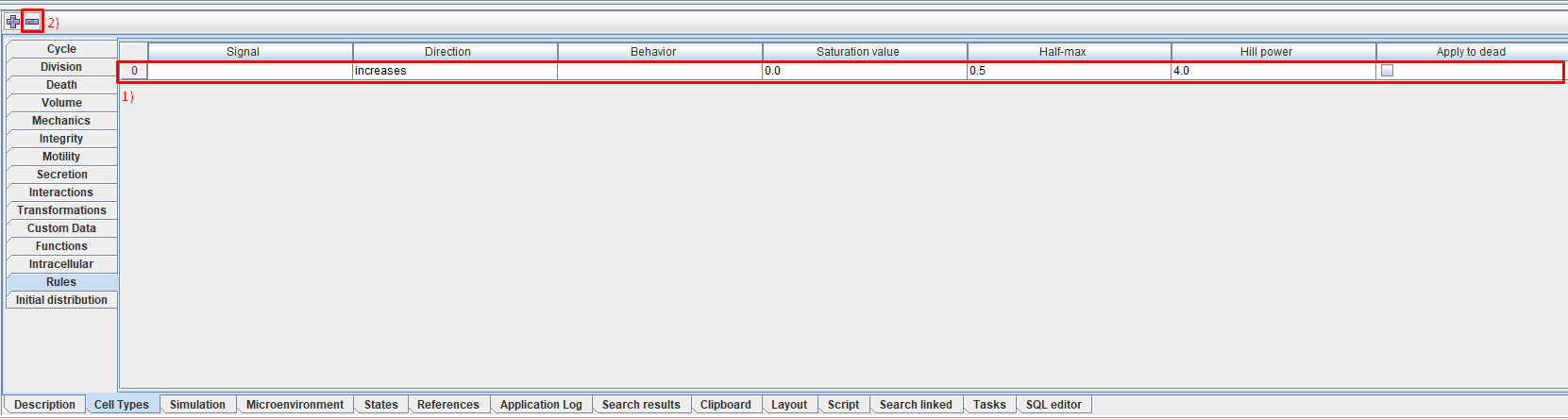

Чтобы удалить правило, нужно:

1. Нажать ЛКМ в любое место строки, соответствующей этому правилу.

2. Нажать ЛКМ иконку .
